Grilli

Katradis offre un’ampia gamma di grilli ad alte prestazioni (HP) progettati per:

Operazioni di ormeggio, rimorchio, sollevamento e acquacoltura
Applicazioni commerciali e non critiche

La nostra gamma di prodotti comprende:

Grilli a vite con perno a “D” e ad arco (tutti i tipi)
Bullone, dado e coppiglia Grilli di sicurezza tipo “D” e arco (solo grilli in lega)

Versioni speciali per esigenze specifiche (solo grilli in lega)

Scopri l'ingegneria avanzata che sta dietro ai grilli HP

Precauzioni per i grilli

Grilli in lega

Realizzati con perni in lega d’acciaio e corpi zincati a caldo ad alto tenore di carbonio, i grilli Katradis HP offrono una durata superiore e una resistenza alla corrosione comprovata. Con un fattore di sicurezza di 6:1 (rapporto tra MBL e WLL), questi grilli offrono un livello di sicurezza maggiore per una lunga durata di servizio in tutte le applicazioni utilizzate, a patto che il funzionamento, lo stoccaggio, l’ispezione e la manutenzione siano eseguiti correttamente. Ogni grillo è sottoposto a un test di carico di prova a 2:1 del suo WLL ed è contrassegnato in modo permanente per facilitarne la selezione.

Caratteristiche principali:

Durata: Costruito per gli ambienti marini più difficili.
Versatilità: Ideale per ormeggiare, sollevare e fissare catene o brache di corda.
Conformità alla sicurezza: Certificati di prova inclusi per ogni grillo.

Per ottenere prestazioni ottimali (100% WLL), le forze devono sempre rimanere perpendicolari al perno per garantire il pieno utilizzo del WLL. Per carichi verticali e angolati scegli il grillo di ancoraggio (tipo Bow), mentre il grillo a catena (tipo “D”) è solo per carichi verticali (angolo⁰⁰ rispetto alla verticale).

Il carico laterale (forze perpendicolari ai lati del corpo del grillo {parallele al perno}) non è consigliato.

La temperatura influisce sul WLL del grillo.

G209

Dimensione nominale (in.) D	Peso per ogni singolo esemplare (kg)	Dimensioni (mm)											Limite di carico di lavoro (tonnellate)
Dimensione nominale (in.) D	Peso per ogni singolo esemplare (kg)	A	B	C	D	E	F	G	H	L	M	P	Limite di carico di lavoro (tonnellate)
3/16	0,03	9,65	6,35	22,4	4,85	15,2	14,2	24,9	37,3	4,06	28,4	4,85	0,33
1/4	0,05	11,9	7,85	28,7	6,35	19,8	15,5	32,5	46,7	4,85	35,1	6,35	0,50
5/16	0,09	13,5	9,65	31,0	7,85	21,3	19,1	37,3	53,0	5,60	42,2	7,85	0,75
3/8	0,14	16,8	11,2	36,6	9,65	26,2	23,1	45,2	63,0	6,35	51,5	9,65	1
7/16	0,17	19,1	12,7	42,9	11,2	29,5	26,9	51,5	74,0	7,85	60,5	11,2	1,5
1/2	0,33	20,6	16,0	47,8	12,7	33,3	30,2	58,5	83,5	9,65	68,5	12,7	2,0
5/8	0,62	26,9	19,1	60,5	16,0	42,9	38,1	74,5	106	11,2	85,0	17,5	3,25
3/4	1,07	31,8	22,4	71,5	19,1	51,0	46,0	89,0	126	12,7	101	20,6	4,75
7/8	1,64	36,6	25,4	84,0	22,4	58,0	53,0	102	148	12,7	114	24,6	6,5
1	2,28	42,9	28,7	95,5	25,4	68,5	60,5	119	167	14,2	129	26,9	8,5
1-1/8	3,36	46,0	31,8	108	29,5	74,0	68,5	131	190	16,0	142	31,8	9,5
1-1/4	4,31	51,5	35,1	119	32,8	82,5	76,0	146	210	17,5	156	35,1	12
1-3/8	6,14	57,0	38,1	133	36,1	92,0	84,0	162	233	19,1	174	38,1	13,5
1-1/2	7,80	60,5	41,4	146	39,1	98,5	92,0	175	254	20,6	187	41,1	17
1-3/4	12,6	73,0	51,0	178	46,7	127	106	225	313	25,4	231	57,0	25
2	20,4	82,5	57,0	197	53,0	146	122	253	348	31,0	263	61,0	35
2-1/2	38,9	105	70,0	267	69,0	184	145	327	453	35,1	330	79,5	55

G210

Dimensione nominale (in.) D	Peso per ogni singolo esemplare (kg)	Dimensioni (mm)										Limite di carico di lavoro (tonnellate)
Dimensione nominale (in.) D	Peso per ogni singolo esemplare (kg)	A	B	C	D	E	F	G	K	L	M	Limite di carico di lavoro (tonnellate)
1/4	0,05	11,9	7,85	6,35	6,35	24,6	15,5	22,4	40,4	4,85	35,1	0,50
5/16	0,08	13,5	9,65	7,85	7,85	29,5	19,1	26,2	48,5	5,60	42,2	0,75
3/8	0,13	16,8	11,2	9,65	9,65	35,8	23,1	31,8	58,5	6,35	51,5	1
7/16	0,20	19,1	12,7	11,2	11,2	41,4	26,9	36,6	67,5	7,85	60,5	1,5
1/2	0,27	20,6	16,0	12,7	12,7	46,0	30,2	41,4	77,0	9,65	68,5	2,0
5/8	0,57	26,9	19,1	15,7	16,0	58,5	38,1	51,0	95,5	11,2	85,0	3,25
3/4	1,20	31,8	22,4	20,6	19,1	70,0	46,0	60,5	115	12,7	101	4,75
7/8	1,43	36,6	25,4	24,6	22,4	81,0	53,0	71,5	135	12,7	114	6,5
1	2,15	42,9	28,7	25,4	25,4	93,5	60,5	81,0	151	14,2	129	8,5
1-1/8	3,06	46,0	31,8	31,8	28,7	103	68,5	91,0	172	16,0	142	9,5
1-1/4	4,11	51,5	35,1	35,1	31,8	115	76,0	100	191	17,5	156	12
1-3/8	5,28	57,0	38,1	38,1	35,1	127	84,0	111	210	19,1	174	13,5
1-1/2	7,23	60,5	41,4	41,1	38,1	137	92,0	122	230	20,6	187	17
1-3/4	12,1	73,0	51,0	54,0	44,5	162	106	146	279	25,4	231	25
2	19,2	82,5	57,0	60,0	51,0	184	122	172	312	31,0	263	35
2-1/2	32,5	105	70,0	66,5	66,5	238	145	203	377	35,1	330	55

G2130

Dimensione nominale (in.) D	Peso per ogni singolo esemplare (kg)	Dimensioni (mm)									Limite di carico di lavoro (tonnellate)
Dimensione nominale (in.) D	Peso per ogni singolo esemplare (kg)	A	B	C	D	E	F	H	L	N	Limite di carico di lavoro (tonnellate)
3/16	0,03	9,65	6,35	22,4	4,85	15,2	14,2	37,3	24,9	4,85	0,33
1/4	0,05	11,9	7,85	28,7	6,35	19,8	15,5	46,7	32,5	6,35	0,50
5/16	0,10	13,5	9,65	31,0	7,85	21,3	19,1	53,0	37,3	7,85	0,75
3/8	0,15	16,8	11,2	36,6	9,65	26,2	23,1	63,0	45,2	9,65	1
7/16	0,22	19,1	12,7	42,9	11,2	29,5	26,9	74,0	51,5	11,2	1,5
1/2	0,36	20,6	16,0	47,8	12,7	33,3	30,2	83,5	58,5	12,7	2,0
5/8	0,62	26,9	19,1	60,5	16,0	42,9	38,1	106	74,5	17,5	3,25
3/4	1,23	31,8	22,4	71,5	19,1	51,0	46,0	126	89,0	20,6	4,75
7/8	1,79	36,6	25,4	84,0	22,4	58,0	53,0	148	102	24,6	6,5
1	2,28	42,9	28,7	95,5	25,4	68,5	60,5	167	119	26,9	8,5
1-1/8	3,75	46,0	31,8	108	28,7	74,0	68,5	190	131	31,8	9,5
1-1/4	5,31	51,5	35,1	119	31,8	82,5	76,0	210	146	35,1	12
1-3/8	7,18	57,0	38,1	133	35,1	92,0	84,0	233	162	38,1	13,5
1-1/2	9,43	60,5	41,4	146	38,1	98,5	92,0	254	175	41,1	17
1-3/4	15,4	73,0	51,0	178	44,5	127	106	313	225	57,0	25
2	23,7	82,5	57,0	197	51,0	146	122	348	253	61,0	35
2-1/2	44,6	105	70,0	267	66,5	184	145	453	327	79,5	55
3	70	127	82,5	330	76,0	200	165	546	365	92,0	85
3-1/2	120	133	95,5	372	92,0	229	203	626	419	105	120
4	153	140	108	368	104	254	229	653	468	116	150

G2150

Dimensione nominale (in.) D	Peso per ogni singolo esemplare (kg)	Dimensioni (mm)									Limite di carico di lavoro (tonnellate)
Dimensione nominale (in.) D	Peso per ogni singolo esemplare (kg)	A	B	D	F	G	K	M	P	R	Limite di carico di lavoro (tonnellate)
1/4	0,06	11,9	7,85	6,35	15,5	19,1	40,4	24,6	39,6	6,35	0,50
5/16	0,10	13,5	9,65	7,85	19,1	25,4	48,5	29,5	46,2	7,85	0,75
3/8	0,15	16,8	11,2	9,65	23,1	31,0	58,5	35,8	55,0	9,65	1
7/16	0,22	19,1	12,7	11,2	26,9	36,1	67,5	41,1	63,5	11,2	1,5
1/2	0,34	20,6	16,0	12,7	30,2	41,4	77,0	46,0	71,0	12,7	2,0
5/8	0,67	26,9	19,1	16,0	38,1	51,0	95,5	58,5	89,5	16,0	3,25
3/4	1,14	31,8	22,4	19,1	46,0	60,5	115	70,0	103	20,6	4,75
7/8	1,74	36,6	25,4	22,4	53,0	71,5	135	81,0	120	24,6	6,5
1	2,52	42,9	28,7	25,4	60,5	81,0	151	93,5	135	25,4	8,5
1-1/8	3,45	46,0	31,8	28,7	68,5	91,0	172	103	150	31,8	9,5
1-1/4	4,90	51,5	35,1	31,8	76,0	100	191	115	165	35,1	12
1-3/8	6,24	57,0	38,1	35,1	84,0	111	210	127	183	38,1	13,5
1-1/2	8,39	60,5	41,4	38,1	92,0	122	230	137	196	41,1	17
1-3/4	14,2	73,0	51,0	44,5	106	146	279	162	230	54,0	25
2	21,2	82,5	57,0	51,0	122	172	312	184	264	60,0	35
2-1/2	38,6	105	70,0	66,5	145	203	377	238	344	66,5	55
3	56	127	82,5	76,0	165	216	429	279	419	89,0	85

Grilli commerciali

Questi grilli hanno perno e corpo di dimensioni uguali. Sono realizzati in acciaio dolce non trattato, di grado 30, con finitura zincata. Non sono adatti per operazioni di sollevamento. Abbastanza resistenti e duraturi in ambienti tipici. Con il tipico perno a vite per il fissaggio. Questo li rende facili da usare e veloci da allacciare o slacciare. Per le applicazioni in cui il grillo deve essere regolarmente rimosso o riposizionato per qualsiasi motivo, questo potrebbe essere un vantaggio. Disponibile nei tipi “D” e “Bow”.

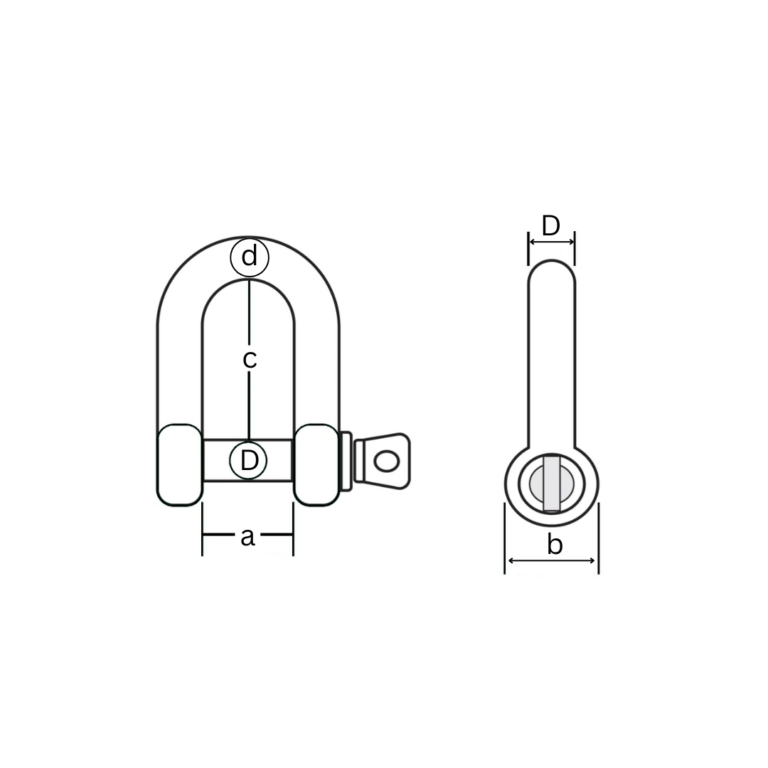

D TIPO

SWL	D	d	a	c	b	Peso per 100 pezzi
kg	mm	mm	mm	mm	mm	kg
80	5	5	10	19	11	1,9
100	6	6	13	25	14	3,4
200	8	8	16	32	18	7
320	10	10	19	38	20	13
520	12	12	25	51	26	24
800	16	16	32	64	33	50
1100	20	20	38	76	40	80
1500	22	22	44	89	50	130
2100	25	25	51	100	57	200
3000	28	28	57	115	68	300
3500	32	32	64	127	73	430
5000	38	38	76	152	85	675
7000	45	45	90	180	96	1250
8000	50	50	102	200	108	1750

TIPO DI ARCO

SWL	D	d	a	c	r	d	Circa 100 pezzi/WT
kg	mm	mm	mm	mm	mm	mm	kg
80	5	5	10	19	8	11	1,9
100	6	6	13	25	10	14	3,4
200	8	8	16	32	12	18	7
320	10	10	19	38	16	20	13
520	12	12	25	51	19	26	26
800	16	16	32	64	28	33	50
1100	20	20	38	76	33	40	80
1500	22	22	44	89	37	50	130
2100	25	25	51	100	40	57	200
3000	28	28	57	115	47	68	310
3500	32	32	64	127	52	73	430
5000	38	38	76	152	63	85	700
7000	45	45	90	180	75	96	1250
8000	50	50	102	200	78	108	1750

Precauzioni per i grilli

Tabella di riduzione del carico laterale Per grilli a vite e a bullone
Angolo di carico laterale da verticale in linea con il grillo	Limite di carico di lavoro corretto
0° In linea *	100% del limite di carico di lavoro nominale
45° da In-Line *	70% del limite di carico di lavoro nominale
90° da In-Line *	50% del limite di carico di lavoro nominale

* Il carico in linea viene applicato perpendicolarmente al perno.

I carichi angolari devono essere applicati nel piano dell'arco.
Non superare mai l'angolo di 120° incluso.
Usa SOLO grilli con bulloni e viti.
I grilli caricati simmetricamente con imbracature a due gambe con un angolo massimo incluso di 120° possono essere utilizzati fino al limite del carico di lavoro.
