我们库存有各种尺寸和类型的合金卸扣（”D “型和弓型螺旋销，以及 “D “型和弓型螺栓、螺母和开口销安全卸扣）和顶针，适用于所有水产养殖应用，用于连接和固定网箱、链条、绳索吊索等。
合金卸扣采用合金钢销轴和高碳热浸镀锌本体，安全系数为 6:1（最小破断载荷与最大负荷比），所有卸扣均在其最大负荷比为 2:1 的条件下进行过负荷试验。 合金卸扣根据最新的美国 RRC-271 规范生产。 所有卸扣上都永久标有尺寸和 WLL，便于在需要时进行选择。 这些脚镣也适用于起重目的。 所有合金卸扣都附有我们的测试证书。 在连接卸扣时应小心谨慎，因为要充分利用卸扣的最大负荷，力必须垂直于销钉。 不建议侧向装载，因为这会降低 WLL。
我们的质量保证部门保证产品的优良品质，确保 Katradis 以市场上最具竞争力的价格提供使用寿命长的产品。
我们还提供各种类型和尺寸的刺针。
| 减少侧面装载图表 用于螺钉销和螺栓型卸扣 |
|
|---|---|
| 从 与卸扣垂直线的侧负载角度 |
调整后的工作载荷极限 |
| 0° 在线 * | 100% 额定工作负载极限 |
| 与直线成 45° * | 额定工作负荷极限的 70 |
| 与直线成 90° * | 额定工作负荷极限的 50 |
* 在线载荷垂直于销钉。
| 标称尺寸（英寸） D |
每台重量（千克） | 尺寸 （毫米） |
工作负载极限（吨） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | L | M | P | |||
| 3/16 | 0,03 | 9,65 | 6,35 | 22,4 | 4,85 | 15,2 | 14,2 | 24,9 | 37,3 | 4,06 | 28,4 | 4,85 | 0,33 |
| 1/4 | 0,05 | 11,9 | 7,85 | 28,7 | 6,35 | 19,8 | 15,5 | 32,5 | 46,7 | 4,85 | 35,1 | 6,35 | 0,50 |
| 5/16 | 0,09 | 13,5 | 9,65 | 31,0 | 7,85 | 21,3 | 19,1 | 37,3 | 53,0 | 5,60 | 42,2 | 7,85 | 0,75 |
| 3/8 | 0,14 | 16,8 | 11,2 | 36,6 | 9,65 | 26,2 | 23,1 | 45,2 | 63,0 | 6,35 | 51,5 | 9,65 | 1 |
| 7/16 | 0,17 | 19,1 | 12,7 | 42,9 | 11,2 | 29,5 | 26,9 | 51,5 | 74,0 | 7,85 | 60,5 | 11,2 | 1,5 |
| 1/2 | 0,33 | 20,6 | 16,0 | 47,8 | 12,7 | 33,3 | 30,2 | 58,5 | 83,5 | 9,65 | 68,5 | 12,7 | 2,0 |
| 5/8 | 0,62 | 26,9 | 19,1 | 60,5 | 16,0 | 42,9 | 38,1 | 74,5 | 106 | 11,2 | 85,0 | 17,5 | 3,25 |
| 3/4 | 1,07 | 31,8 | 22,4 | 71,5 | 19,1 | 51,0 | 46,0 | 89,0 | 126 | 12,7 | 101 | 20,6 | 4,75 |
| 7/8 | 1,64 | 36,6 | 25,4 | 84,0 | 22,4 | 58,0 | 53,0 | 102 | 148 | 12,7 | 114 | 24,6 | 6,5 |
| 1 | 2,28 | 42,9 | 28,7 | 95,5 | 25,4 | 68,5 | 60,5 | 119 | 167 | 14,2 | 129 | 26,9 | 8,5 |
| 1-1/8 | 3,36 | 46,0 | 31,8 | 108 | 29,5 | 74,0 | 68,5 | 131 | 190 | 16,0 | 142 | 31,8 | 9,5 |
| 1-1/4 | 4,31 | 51,5 | 35,1 | 119 | 32,8 | 82,5 | 76,0 | 146 | 210 | 17,5 | 156 | 35,1 | 12 |
| 1-3/8 | 6,14 | 57,0 | 38,1 | 133 | 36,1 | 92,0 | 84,0 | 162 | 233 | 19,1 | 174 | 38,1 | 13,5 |
| 1-1/2 | 7,80 | 60,5 | 41,4 | 146 | 39,1 | 98,5 | 92,0 | 175 | 254 | 20,6 | 187 | 41,1 | 17 |
| 1-3/4 | 12,6 | 73,0 | 51,0 | 178 | 46,7 | 127 | 106 | 225 | 313 | 25,4 | 231 | 57,0 | 25 |
| 2 | 20,4 | 82,5 | 57,0 | 197 | 53,0 | 146 | 122 | 253 | 348 | 31,0 | 263 | 61,0 | 35 |
| 2-1/2 | 38,9 | 105 | 70,0 | 267 | 69,0 | 184 | 145 | 327 | 453 | 35,1 | 330 | 79,5 | 55 |
| 标称尺寸（英寸） D | 每个重量（千克） | 尺寸 (毫米) | 工作负载极限（吨） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | K | L | M | |||
| 1/4 | 0,05 | 11,9 | 7,85 | 6,35 | 6,35 | 24,6 | 15,5 | 22,4 | 40,4 | 4,85 | 35,1 | 0,50 |
| 5/16 | 0,08 | 13,5 | 9,65 | 7,85 | 7,85 | 29,5 | 19,1 | 26,2 | 48,5 | 5,60 | 42,2 | 0,75 |
| 3/8 | 0,13 | 16,8 | 11,2 | 9,65 | 9,65 | 35,8 | 23,1 | 31,8 | 58,5 | 6,35 | 51,5 | 1 |
| 7/16 | 0,20 | 19,1 | 12,7 | 11,2 | 11,2 | 41,4 | 26,9 | 36,6 | 67,5 | 7,85 | 60,5 | 1,5 |
| 1/2 | 0,27 | 20,6 | 16,0 | 12,7 | 12,7 | 46,0 | 30,2 | 41,4 | 77,0 | 9,65 | 68,5 | 2,0 |
| 5/8 | 0,57 | 26,9 | 19,1 | 15,7 | 16,0 | 58,5 | 38,1 | 51,0 | 95,5 | 11,2 | 85,0 | 3,25 |
| 3/4 | 1,20 | 31,8 | 22,4 | 20,6 | 19,1 | 70,0 | 46,0 | 60,5 | 115 | 12,7 | 101 | 4,75 |
| 7/8 | 1,43 | 36,6 | 25,4 | 24,6 | 22,4 | 81,0 | 53,0 | 71,5 | 135 | 12,7 | 114 | 6,5 |
| 1 | 2,15 | 42,9 | 28,7 | 25,4 | 25,4 | 93,5 | 60,5 | 81,0 | 151 | 14,2 | 129 | 8,5 |
| 1-1/8 | 3,06 | 46,0 | 31,8 | 31,8 | 28,7 | 103 | 68,5 | 91,0 | 172 | 16,0 | 142 | 9,5 |
| 1-1/4 | 4,11 | 51,5 | 35,1 | 35,1 | 31,8 | 115 | 76,0 | 100 | 191 | 17,5 | 156 | 12 |
| 1-3/8 | 5,28 | 57,0 | 38,1 | 38,1 | 35,1 | 127 | 84,0 | 111 | 210 | 19,1 | 174 | 13,5 |
| 1-1/2 | 7,23 | 60,5 | 41,4 | 41,1 | 38,1 | 137 | 92,0 | 122 | 230 | 20,6 | 187 | 17 |
| 1-3/4 | 12,1 | 73,0 | 51,0 | 54,0 | 44,5 | 162 | 106 | 146 | 279 | 25,4 | 231 | 25 |
| 2 | 19,2 | 82,5 | 57,0 | 60,0 | 51,0 | 184 | 122 | 172 | 312 | 31,0 | 263 | 35 |
| 2-1/2 | 32,5 | 105 | 70,0 | 66,5 | 66,5 | 238 | 145 | 203 | 377 | 35,1 | 330 | 55 |
| 标称尺寸（英寸） D | 每个重量（千克） | 尺寸 (毫米) | 工作负载极限（吨） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | H | L | N | |||
| 3/16 | 0,03 | 9,65 | 6,35 | 22,4 | 4,85 | 15,2 | 14,2 | 37,3 | 24,9 | 4,85 | 0,33 |
| 1/4 | 0,05 | 11,9 | 7,85 | 28,7 | 6,35 | 19,8 | 15,5 | 46,7 | 32,5 | 6,35 | 0,50 |
| 5/16 | 0,10 | 13,5 | 9,65 | 31,0 | 7,85 | 21,3 | 19,1 | 53,0 | 37,3 | 7,85 | 0,75 |
| 3/8 | 0,15 | 16,8 | 11,2 | 36,6 | 9,65 | 26,2 | 23,1 | 63,0 | 45,2 | 9,65 | 1 |
| 7/16 | 0,22 | 19,1 | 12,7 | 42,9 | 11,2 | 29,5 | 26,9 | 74,0 | 51,5 | 11,2 | 1,5 |
| 1/2 | 0,36 | 20,6 | 16,0 | 47,8 | 12,7 | 33,3 | 30,2 | 83,5 | 58,5 | 12,7 | 2,0 |
| 5/8 | 0,62 | 26,9 | 19,1 | 60,5 | 16,0 | 42,9 | 38,1 | 106 | 74,5 | 17,5 | 3,25 |
| 3/4 | 1,23 | 31,8 | 22,4 | 71,5 | 19,1 | 51,0 | 46,0 | 126 | 89,0 | 20,6 | 4,75 |
| 7/8 | 1,79 | 36,6 | 25,4 | 84,0 | 22,4 | 58,0 | 53,0 | 148 | 102 | 24,6 | 6,5 |
| 1 | 2,28 | 42,9 | 28,7 | 95,5 | 25,4 | 68,5 | 60,5 | 167 | 119 | 26,9 | 8,5 |
| 1-1/8 | 3,75 | 46,0 | 31,8 | 108 | 28,7 | 74,0 | 68,5 | 190 | 131 | 31,8 | 9,5 |
| 1-1/4 | 5,31 | 51,5 | 35,1 | 119 | 31,8 | 82,5 | 76,0 | 210 | 146 | 35,1 | 12 |
| 1-3/8 | 7,18 | 57,0 | 38,1 | 133 | 35,1 | 92,0 | 84,0 | 233 | 162 | 38,1 | 13,5 |
| 1-1/2 | 9,43 | 60,5 | 41,4 | 146 | 38,1 | 98,5 | 92,0 | 254 | 175 | 41,1 | 17 |
| 1-3/4 | 15,4 | 73,0 | 51,0 | 178 | 44,5 | 127 | 106 | 313 | 225 | 57,0 | 25 |
| 2 | 23,7 | 82,5 | 57,0 | 197 | 51,0 | 146 | 122 | 348 | 253 | 61,0 | 35 |
| 2-1/2 | 44,6 | 105 | 70,0 | 267 | 66,5 | 184 | 145 | 453 | 327 | 79,5 | 55 |
| 3 | 70 | 127 | 82,5 | 330 | 76,0 | 200 | 165 | 546 | 365 | 92,0 | 85 |
| 3-1/2 | 120 | 133 | 95,5 | 372 | 92,0 | 229 | 203 | 626 | 419 | 105 | 120 |
| 4 | 153 | 140 | 108 | 368 | 104 | 254 | 229 | 653 | 468 | 116 | 150 |
| 标称尺寸（英寸） D | 每个重量（千克） | 尺寸 (毫米) | 工作负载极限（吨） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | F | G | K | M | P | R | |||
| 1/4 | 0,06 | 11,9 | 7,85 | 6,35 | 15,5 | 19,1 | 40,4 | 24,6 | 39,6 | 6,35 | 0,50 |
| 5/16 | 0,10 | 13,5 | 9,65 | 7,85 | 19,1 | 25,4 | 48,5 | 29,5 | 46,2 | 7,85 | 0,75 |
| 3/8 | 0,15 | 16,8 | 11,2 | 9,65 | 23,1 | 31,0 | 58,5 | 35,8 | 55,0 | 9,65 | 1 |
| 7/16 | 0,22 | 19,1 | 12,7 | 11,2 | 26,9 | 36,1 | 67,5 | 41,1 | 63,5 | 11,2 | 1,5 |
| 1/2 | 0,34 | 20,6 | 16,0 | 12,7 | 30,2 | 41,4 | 77,0 | 46,0 | 71,0 | 12,7 | 2,0 |
| 5/8 | 0,67 | 26,9 | 19,1 | 16,0 | 38,1 | 51,0 | 95,5 | 58,5 | 89,5 | 16,0 | 3,25 |
| 3/4 | 1,14 | 31,8 | 22,4 | 19,1 | 46,0 | 60,5 | 115 | 70,0 | 103 | 20,6 | 4,75 |
| 7/8 | 1,74 | 36,6 | 25,4 | 22,4 | 53,0 | 71,5 | 135 | 81,0 | 120 | 24,6 | 6,5 |
| 1 | 2,52 | 42,9 | 28,7 | 25,4 | 60,5 | 81,0 | 151 | 93,5 | 135 | 25,4 | 8,5 |
| 1-1/8 | 3,45 | 46,0 | 31,8 | 28,7 | 68,5 | 91,0 | 172 | 103 | 150 | 31,8 | 9,5 |
| 1-1/4 | 4,90 | 51,5 | 35,1 | 31,8 | 76,0 | 100 | 191 | 115 | 165 | 35,1 | 12 |
| 1-3/8 | 6,24 | 57,0 | 38,1 | 35,1 | 84,0 | 111 | 210 | 127 | 183 | 38,1 | 13,5 |
| 1-1/2 | 8,39 | 60,5 | 41,4 | 38,1 | 92,0 | 122 | 230 | 137 | 196 | 41,1 | 17 |
| 1-3/4 | 14,2 | 73,0 | 51,0 | 44,5 | 106 | 146 | 279 | 162 | 230 | 54,0 | 25 |
| 2 | 21,2 | 82,5 | 57,0 | 51,0 | 122 | 172 | 312 | 184 | 264 | 60,0 | 35 |
| 2-1/2 | 38,6 | 105 | 70,0 | 66,5 | 145 | 203 | 377 | 238 | 344 | 66,5 | 55 |
| 3 | 56 | 127 | 82,5 | 76,0 | 165 | 216 | 429 | 279 | 419 | 89,0 | 85 |

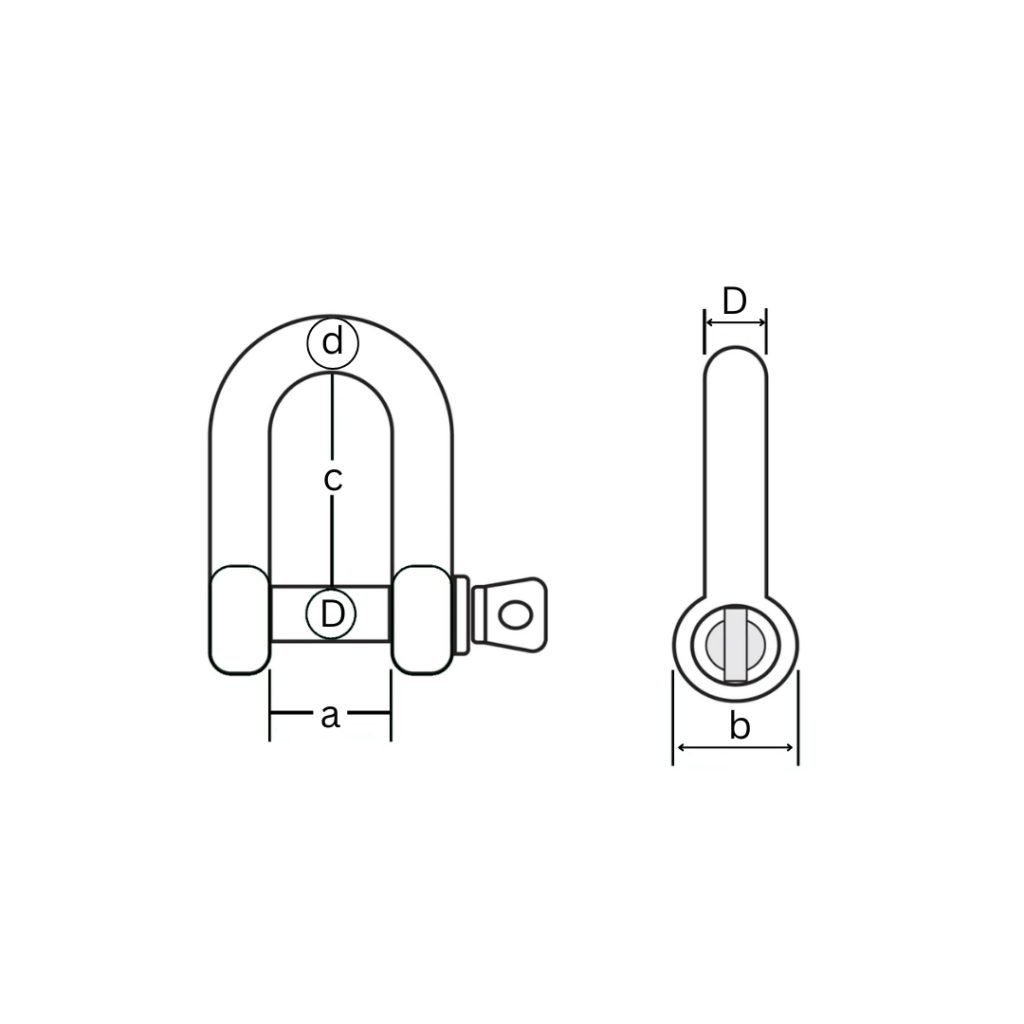

| SWL | D | d | a | c | b | 单位重量 100 件 |
|---|---|---|---|---|---|---|
| 公斤 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 公斤 |
| 80 | 5 | 5 | 10 | 19 | 11 | 1,9 |
| 100 | 6 | 6 | 13 | 25 | 14 | 3,4 |
| 200 | 8 | 8 | 16 | 32 | 18 | 7 |
| 320 | 10 | 10 | 19 | 38 | 20 | 13 |
| 520 | 12 | 12 | 25 | 51 | 26 | 24 |
| 800 | 16 | 16 | 32 | 64 | 33 | 50 |
| 1100 | 20 | 20 | 38 | 76 | 40 | 80 |
| 1500 | 22 | 22 | 44 | 89 | 50 | 130 |
| 2100 | 25 | 25 | 51 | 100 | 57 | 200 |
| 3000 | 28 | 28 | 57 | 115 | 68 | 300 |
| 3500 | 32 | 32 | 64 | 127 | 73 | 430 |
| 5000 | 38 | 38 | 76 | 152 | 85 | 675 |
| 7000 | 45 | 45 | 90 | 180 | 96 | 1250 |
| 8000 | 50 | 50 | 102 | 200 | 108 | 1750 |
| SWL | D | d | a | c | r | d | 约 100 pce/WT |
|---|---|---|---|---|---|---|---|
| 公斤 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 公斤 |
| 80 | 5 | 5 | 10 | 19 | 8 | 11 | 1,9 |
| 100 | 6 | 6 | 13 | 25 | 10 | 14 | 3,4 |
| 200 | 8 | 8 | 16 | 32 | 12 | 18 | 7 |
| 320 | 10 | 10 | 19 | 38 | 16 | 20 | 13 |
| 520 | 12 | 12 | 25 | 51 | 19 | 26 | 26 |
| 800 | 16 | 16 | 32 | 64 | 28 | 33 | 50 |
| 1100 | 20 | 20 | 38 | 76 | 33 | 40 | 80 |
| 1500 | 22 | 22 | 44 | 89 | 37 | 50 | 130 |
| 2100 | 25 | 25 | 51 | 100 | 40 | 57 | 200 |
| 3000 | 28 | 28 | 57 | 115 | 47 | 68 | 310 |
| 3500 | 32 | 32 | 64 | 127 | 52 | 73 | 430 |
| 5000 | 38 | 38 | 76 | 152 | 63 | 85 | 700 |
| 7000 | 45 | 45 | 90 | 180 | 75 | 96 | 1250 |
| 8000 | 50 | 50 | 102 | 200 | 78 | 108 | 1750 |
