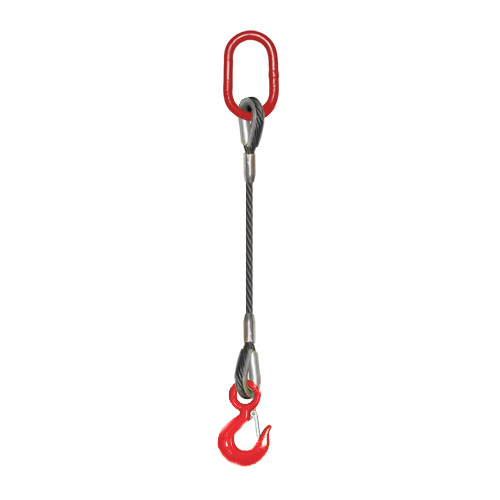

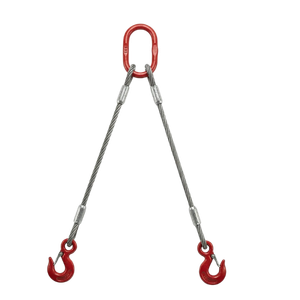

| 1 条腿吊带 | 双腿吊带 | 3 或 4 条腿吊带 | ||||
|---|---|---|---|---|---|---|
| 与垂直方向的夹角 | 0 | 0 – 45 | 45 – 60 | 0 – 45 | 45 – 60 | |
| 绳索公称直径 | 工作负荷极限 – 1770N/mm2 | |||||
| [毫米] | [t] | |||||
| 8 | 0,7 | 0,95 | 0,7 | 1,5 | 1,05 | |
| 9 | 0,85 | 1,2 | 0,85 | 1,8 | 1,3 | |
| 10 | 1,05 | 1,5 | 1,05 | 2,25 | 1,6 | |
| 11 | 1,3 | 1,8 | 1,3 | 2,7 | 1,95 | |
| 12 | 1,55 | 2,12 | 1,55 | 3,3 | 2,3 | |
| 13 | 1,8 | 2,5 | 1,8 | 3,85 | 2,7 | |
| 14 | 2,12 | 3 | 2,12 | 4,35 | 3,15 | |
| 16 | 2,7 | 3,85 | 2,7 | 5,65 | 4,2 | |
| 17 | 3,1 | 4,34 | 3,1 | 6,5 | 4,7 | |
| 18 | 3,4 | 4,8 | 3,4 | 7,2 | 5,2 | |
| 20 | 4,35 | 6 | 4,35 | 9 | 6,5 | |
| 22 | 5,2 | 7,2 | 5,2 | 11 | 7,8 | |
| 23 | 5,7 | 8 | 5,7 | 12 | 8,6 | |
| 24 | 6,3 | 8,8 | 6,3 | 13,5 | 9,4 | |
| 1 条腿吊带 | 双腿吊带 | 3 或 4 条腿吊带 | ||||
|---|---|---|---|---|---|---|
| 与垂直方向的夹角 | 0 | 0 – 45 | 45 -60 | 0 – 45 | 45 – 60 | |
| 绳索公称直径 | 工作负荷极限 –1770N/mm2 | |||||
| [毫米] | [t] | |||||
| 14 | 2,25 | 3,15 | 2,25 | 4,8 | 3,4 | |
| 15 | 2,6 | 3,64 | 2,6 | 5,46 | 3,9 | |
| 16 | 3 | 4,2 | 3 | 6,3 | 4,5 | |
| 17 | 3,3 | 4,62 | 3,3 | 6,93 | 4,95 | |
| 18 | 3,7 | 5,2 | 3,7 | 7,8 | 5,65 | |
| 19 | 4,2 | 5,88 | 4,2 | 8,82 | 6,3 | |
| 20 | 4,6 | 6,5 | 4,6 | 9,8 | 6,9 | |
| 21 | 5,1 | 7,14 | 5,1 | 10,71 | 7,65 | |
| 22 | 5,65 | 7,8 | 5,65 | 11,8 | 8,4 | |
| 23 | 6,1 | 8,54 | 6,1 | 12,81 | 9,15 | |
| 24 | 6,7 | 9,4 | 6,7 | 14 | 10 | |
| 25 | 7,2 | 10,1 | 7,2 | 15,12 | 10,8 | |
| 26 | 7,8 | 11 | 7,8 | 16,5 | 11,5 | |
| 28 | 9 | 12,5 | 9 | 19 | 13,5 | |
| 30 | 10,4 | 14,5 | 10,4 | 22 | 15,5 | |
| 32 | 11,8 | 16,5 | 11,8 | 25 | 17,5 | |
| 34 | 13,4 | 18,75 | 13,4 | 28,25 | 20 | |
| 36 | 15 | 21 | 15 | 31,5 | 22,5 | |
| 38 | 16,75 | 23,5 | 16,75 | 35,25 | 25,25 | |
| 40 | 18,5 | 26 | 18,5 | 39 | 28 | |
| 42 | 20,5 | 28,75 | 20,5 | 43 | 30,75 | |
| 44 | 22,5 | 31,5 | 22,5 | 47 | 33,5 | |
| 46 | 24,25 | 34,25 | 24,25 | 51 | 36,75 | |
| 48 | 26 | 37 | 26 | 55 | 40 | |
| 50 | 28,75 | 40,5 | 28,75 | 60,5 | 43,5 | |
| 52 | 31,5 | 44 | 31,5 | 66 | 47 | |
| 54 | 33,75 | 47 | 33,75 | 71 | 50,5 | |
| 56 | 36 | 50 | 36 | 76 | 54 | |
| 58 | 39 | 54 | 39 | 82 | 58,5 | |
| 60 | 42 | 58 | 42 | 88 | 63 | |
对于 1960 年级，将上述数字乘以 1,107 即可得出 WLL
